Macchina Ultrasuoni per Saldatura Tessuti

Prodotto

Macchina ad ultrasuoni per

saldatura e unione tessuti

La Weldsonic™Twin 4.0 ridefinisce l'assemblaggio dei tessuti con un design innovativo e una tecnologia all'avanguardia. Grazie a modifiche fondamentali alla testa a ultrasuoni e alla nuova generazione di sonotrodi, questa macchina offre robustezza, facilità di configurazione e un'ampia

+ Download file

Tecnologia Avanzata

Sonotrodi High-Tech: Il cuore de la Weldsonic™Twin 4.0 sono i sofisticati sonotrodi rotanti che operano a una frequenza di 35kHz. La nuova generazione, sviluppata internamente, presenta un rivestimento superficiale liscio e un'ampiezza maggiore del 10%, ottimizzata per l'applicazione specifica.
Doppia Unità a Ultrasuoni: La macchina utilizza due unità incudine/sonotrodo posizionate in serie. Questa configurazione distribuisce l'energia necessaria per attivare il nastro adesivo (se utilizzato) o per saldare direttamente materiali termoplastici su due unità, semplificando la lavorazione di diversi tipi di tessuto e aumentando la velocità di saldatura. Sia il rullo incudine che il sonotrodo sono azionati separatamente per adattarsi alle diverse proprietà del tessuto e per una sincronizzazione ottimale.

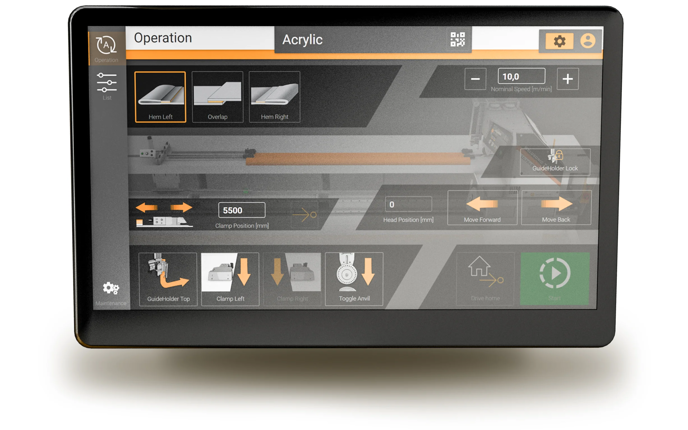

Interfaccia Uomo-Macchina Moderna (HMI): Un touch screen da 13" con risoluzione 1920 x 1080 e un'interfaccia utente dal design moderno offrono un'esperienza intuitiva e completa per la gestione dei parametri di saldatura.
Pinza Elettrica:
- Posizionamento Automatico: La pinza mobile si posiziona automaticamente in base alla lunghezza della saldatura inserita, ottimizzando i tempi di lavorazione.
- Tensione del Tessuto Definita: Dopo l'inserimento e il bloccaggio del tessuto, la pinza elettrica lo tira con una distanza regolabile, dipendente dalla lunghezza del tessuto e impostabile nel programma come "mm/m", garantendo una tensione costante e prevenendo deformazioni.

Ergonomia Ottimizzata

I comandi sono stati riprogettati per garantire un'accessibilità e un'ergonomia ottimali, semplificando le operazioni più frequenti.

Incollaggio e Saldatura Semplici ed Efficaci

La Weldsonic™Twin 4.0 offre due principali metodi di unione:

Incollaggio con nastro hotmelt: Ideale per tessuti non termoplastici come acrilici e poliesteri. I pannelli vengono sovrapposti e un nastro adesivo hotmelt viene inserito tra gli strati. Le due sonotrodi a ultrasuoni "attivano" l'adesivo, creando un collegamento solido e resistente.
Saldatura diretta a ultrasuoni: Per tessuti termoplastici come PVC, poliestere spalmato e fibre di vetro (es. Soltis®). Le vibrazioni ad alta frequenza generate dai sonotrodi fondono le fibre del tessuto nel punto di contatto, creando una saldatura resistente senza l'uso di adesivi.

Applicazioni e Vantaggi

Unione Tradizionale vs. UltraSeam™: La Weldsonic™Twin 4.0 offre un'alternativa all'unione tradizionale con sovrapposizione, migliorando significativamente l'avvolgimento del tessuto e l'aspetto estetico.
Tende da Sole per Terrazzi e Balconi: Ideale per la produzione di tende a cassonetto o aperte, eliminando le pieghe e migliorando l'aspetto finale.
Tende per Tetti in Vetro/Verande: Perfetto per tende con guide laterali e applicazione di cerniere (UltraZIP™).

Varianti e Configurazioni

La Weldsonic™Twin 4.0 è configurabile in diverse versioni per adattarsi a diverse esigenze di produzione:

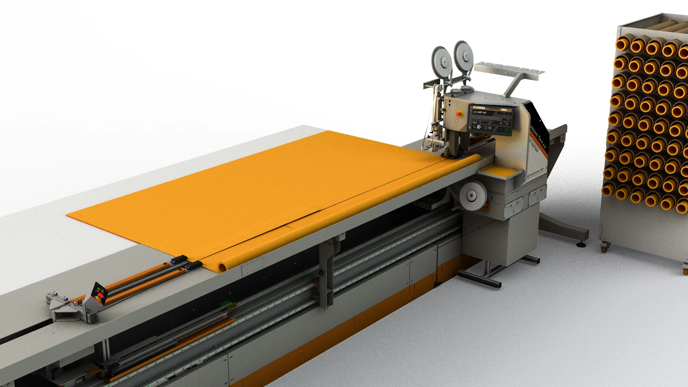

Integrazione con ScreenCut/AcrylCut e MHS: Per un flusso di lavoro automatizzato, i pannelli tagliati vengono consegnati alla macchina su carrelli MHS, con la Weldsonic™Twin dotata di un tavolo laterale aggiuntivo.

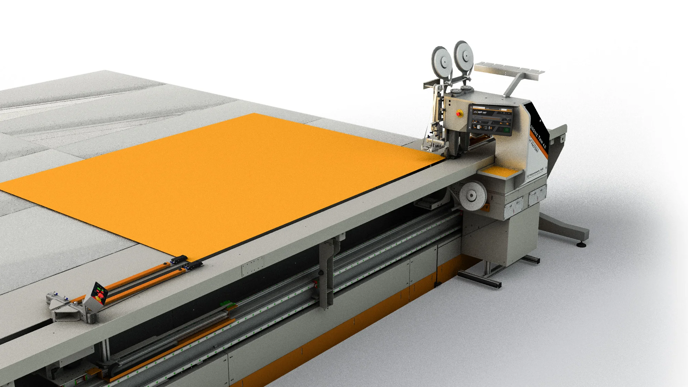

Lavorazione a 360°: Per la lavorazione di tessuti in PVC su tutti e quattro i lati, con rotazione graduale del tessuto.

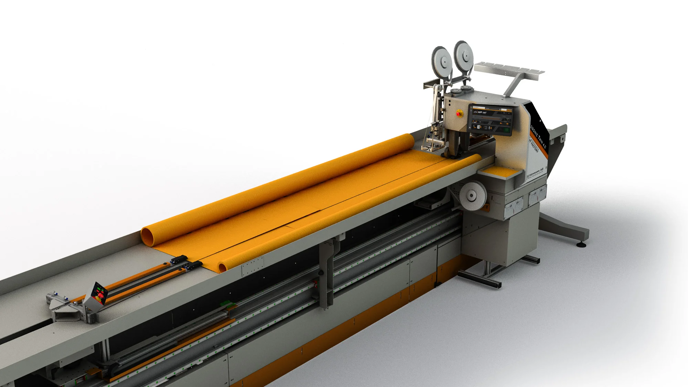

Versione Standard: Per la lavorazione di tessuti avvolti longitudinalmente e svolti manualmente.

Dati Tecnici (possono variare a seconda della versione)

Lunghezze Operative: Da 5.000mm a 12.840mm (in diverse configurazioni).
Velocità di Lavoro: Media da 10 m/min a 13 m/min (a seconda del materiale).
Numero di Sonotrodi Rotanti a Ultrasuoni: 2.
Numero di Sonotrodi di Taglio a Ultrasuoni: 2 (con opzione UltraSeam™).
Larghezza di Incollaggio/Saldatura: Fino a 21mm.
Tessuti:
- Versione Standard: Tessuti per tende da sole in acrilico e poliestere (es. Lumera, Tempotest, Orchestra).
- Versione 360°: Tessuti rivestiti in PVC (es. Copaco Serge 600, Mermet Satiné, Soltis Perform 92, Soltis Lounge 96).
Dimensioni e Peso:
- Altezza: 1.730mm (altezza di lavoro 900mm).
- Lunghezza: Variabile.
- Profondità: 1.065mm.
- Peso: Da 1.285kg a 1.851kg (a seconda della lunghezza e dell'equipaggiamento).
Connessioni:
- Alimentazione Elettrica: 400V / 50Hz, trifase, 16A.
- Pneumatica: Ø 8mm, 8bar stabili, aria secca, senza olio (classe 0), 120l/min.
- Rete: Ethernet (100/1000 Mbit).

Informazioni aggiuntive:

Tecnologia a 35 kHz: Garantisce saldature precise e resistenti con un basso consumo energetico.
Minore stress sul materiale: Grazie alla distribuzione dell'energia su due unità a ultrasuoni.
Parametri regolabili e memorizzabili: Per adattarsi a diverse tipologie di tessuto e garantire risultati costanti.
Guide specifiche per diverse applicazioni: Per una saldatura perfettamente allineata.
