Concept:

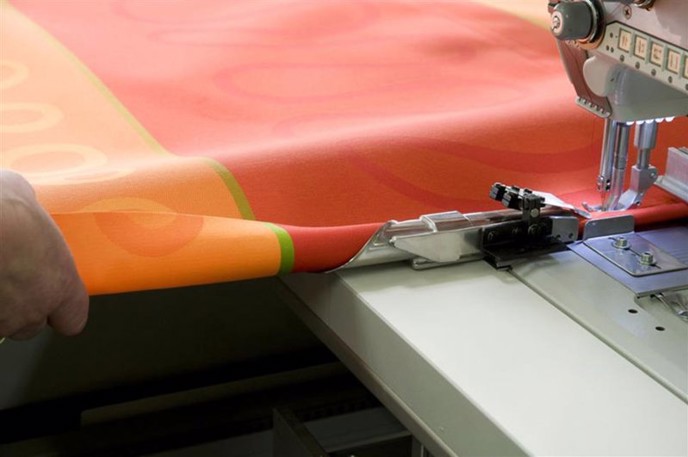

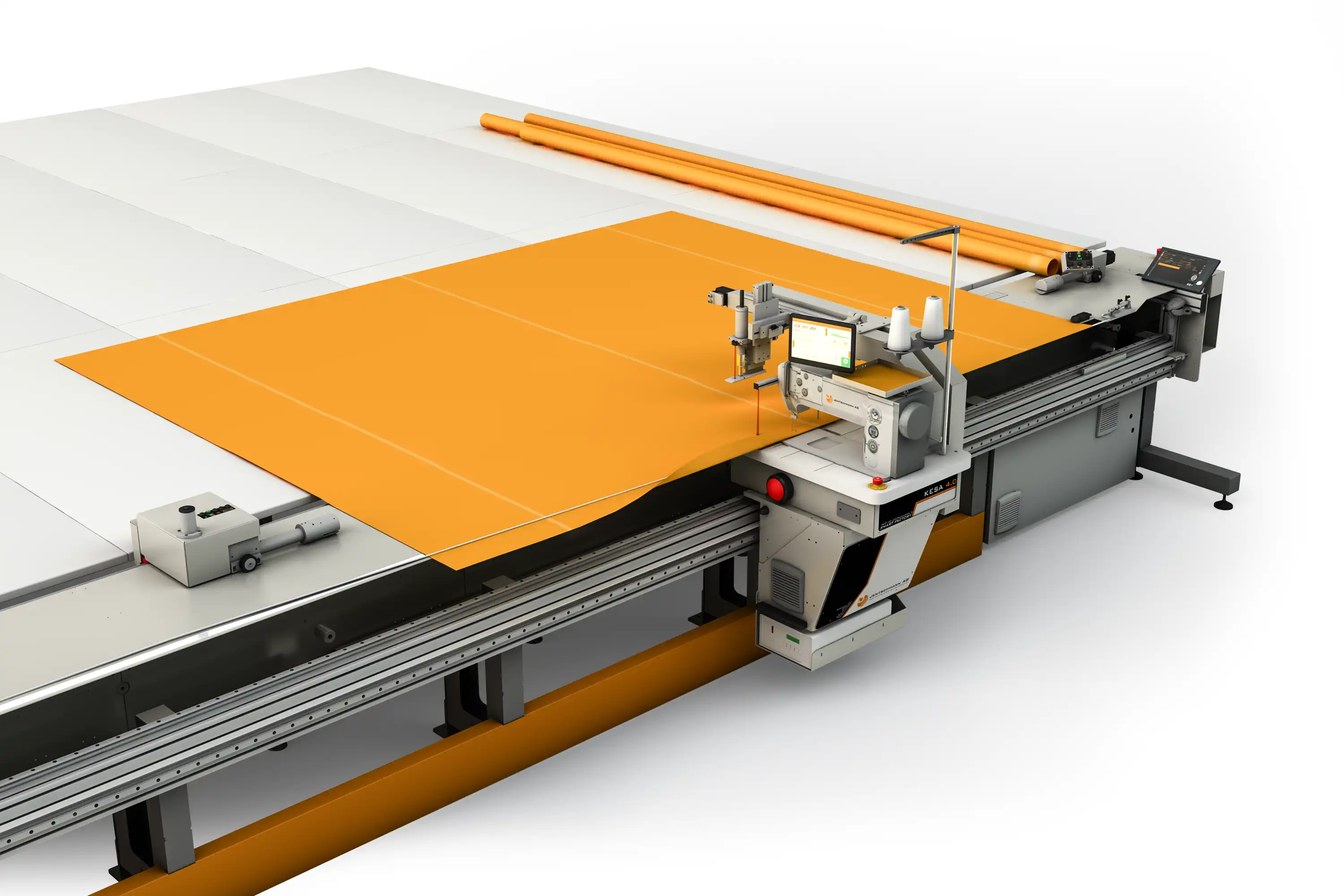

Testa mobile a 2 aghi punto annodato, sincronizzata con triplice trasporto. Contapunti per controllo filo inferiore. Travettatura iniziale e finale. Pinza pneumatica mobile per tensionamento teli e avvio procedura di cucitura. Rilevamento ottico fine tessuto. Dispositivo di arrotolamento teli cuciti opzionale. Utilizzo semplice e razionale dell’impianto. Unità di comando di ultima generazione con motori controllati in digitale. Intelaiatura in solido acciaio. Ingombro minimo. L’impiego esclusivo di componenti di alta qualità garantisce massima affidabilità e lunga durata dell’impianto.

Caratteristiche:
Testa: Durkopp Adler oppure PFAFF
Velocità di cucitura: max. 3200 UPM
Lunghezza punto: 5,5 mm
Distanza aghi: 16 mm
Lunghezza cucitura: su fabbisogno
Voltaggio 230 V / 10 A
Aria compressa: 6 bar

Dati di Processo in Tempo Reale

Le funzioni 4.0 e la nuova generazione di controllo ad alte prestazioni consentono di registrare una grande quantità di dati di processo in tempo reale e di inviarli al sistema MES NODE di Jentschmann. Questo permette un monitoraggio preciso e un'analisi dettagliata della produzione.

Interfaccia Uomo-Macchina Moderna (HMI)

La macchina è ora dotata di un touch screen da 10" con risoluzione 1920 x 1200 e un'interfaccia utente dal design moderno e intuitivo.

Display Regolabile

La posizione e l'angolazione del touch screen possono essere regolate in base alle preferenze dell'operatore, migliorando l'ergonomia e la visibilità.

Funzionalità Intelligenti per un Lavoro Più Efficiente

• Monitoraggio Filo Residuo: La capacità della bobina viene monitorata e visualizzata come lunghezza di cucitura residua in metri. Questo semplifica la valutazione se la cucitura successiva può essere completata o se è necessario prima cambiare la bobina, evitando interruzioni non necessarie.
• Programmi di Cucitura: Le sequenze di cucitura per varie operazioni sono facili da creare, salvare e richiamare direttamente sulla macchina. Le posizioni di inizio e fine, le impunture e le fermature intermedie possono essere regolate secondo necessità, garantendo flessibilità e precisione.
• Posizionamento Etichetta: Se le etichette vengono cucite in un orlo laterale, la macchina può fermarsi nella posizione definita e riprendere la cucitura dopo che l'operatore ha inserito l'etichetta, ottimizzando i tempi di produzione.

Protezione Solare Tessile

Finiture standard per la produzione di tende da sole:

• Orlo a 1 ago / Doppio orlo a 1 ago / Orlo a 2 aghi / Doppio orlo a 2 aghi.

È inoltre possibile eseguire ulteriori lavorazioni utilizzando dispositivi di guida speciali, ad esempio:

• NonVi Twin S / Bordino a bandiera con 1 bandiera / Bordino a incastro / Bordino a bandiera con 2 bandiere.

Stampa Digitale

Finiture tipiche per la produzione di banner e bandiere:

• Orlo semplice / NonVi Twin S / Bordino a bandiera con 2 bandiere.

Altre finiture tipiche per la produzione di banner e bandiere:

• Nastro in Velcro (nastro a strappo) / Bordino piatto.

L'Ultima Innovazione: NonVi Twin S

L'innovativa cucitura per orlo con keder invisibile!

Il NonVi Twin è composto da due mezzi bordini con una scanalatura. Il tessuto viene guidato tra le metà del keder, cucito e unito con un accoppiamento forzato.

Il NonVi ha vinto il Gold Award nella categoria "Protezione solare tessile" al R+T 2021.

Equipaggiamento

La Kesa 4.0 può essere configurata con varie funzioni opzionali:

• Taglierina per balze
• Taglierina rotativa
• Taglierina per balze a ultrasuoni
• Riavvolgitore
• Porta rotolo per listelli in PVC

Dati Tecnici (possono variare a seconda della versione)

• Lunghezze Operative: Lunghezza macchina (ML): da 5.000mm a 12.420mm (in diverse configurazioni).
• Testa di Cucitura: Dürkopp Adler 867.
• Lunghezza Punto: 5,5 mm.
• Velocità di Lavoro: Media di circa 14 m/min (a seconda del tipo di filo e materiale).
• Velocità di Cucitura: Variabile da 100 rpm a 3.000 rpm con lunghezza punto costante.
• Tessuti: Adatta alla lavorazione di tipici tessuti tecnici come quelli per la protezione solare esterna o per l'industria della stampa digitale.
• Dimensioni e Peso:
  • Altezza: 1.694mm (altezza di lavoro 900mm).
  • Lunghezza: Variabile (ML).
  • Profondità: 959mm.
  • Peso: Da 650kg a 1.060kg (a seconda della lunghezza e dell'equipaggiamento).
• Connessioni:
  • Alimentazione Elettrica: 400V / 50Hz, trifase, 16A.
  • Pneumatica: Ø 8mm, 8bar stabili, aria secca, senza olio (classe 0), 50l/min.
  • Rete: Ethernet (100/1000 Mbit).
