Applicazione

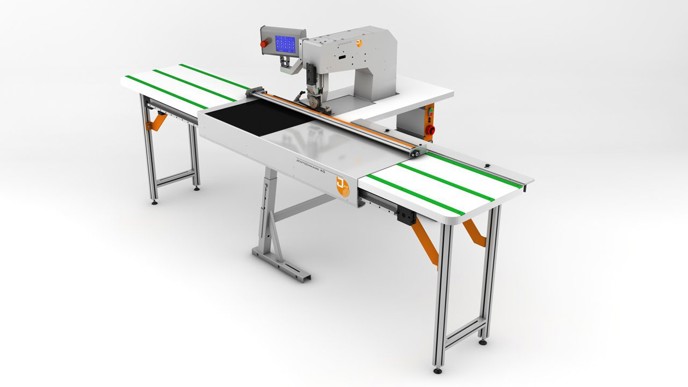

Come generatore di calore, la macchina utilizza un sonotrodo rotante a ultrasuoni in combinazione con un'incudine appropriata. A seconda del tipo di lavorazione, è possibile utilizzare la saldatura diretta o un additivo, come un nastro hotmelt. È possibile anche un taglio-sigillatura del bordo o una bordatura.

Per garantire una qualità costante e una maneggevolezza ottimale, il tessuto viene bloccato per tutta la sua lunghezza su una slitta mobile. La slitta mobile ha una superficie di supporto del materiale di 1000 mm x 500 mm (altre dimensioni su richiesta) ed è sincronizzata elettricamente con il processo di saldatura. Grazie all'uso di un servomotore, è possibile una velocità di inversione molto rapida.

Grazie alle pinze lungo il bordo di lavorazione, si ottiene una cucitura assolutamente dritta senza dispositivi di guida e influenze manuali. L'inizio e la fine del materiale vengono riconosciuti da una barriera fotoelettrica, che avvia e termina i processi di saldatura e separa automaticamente il nastro.

Operazioni di Lavoro

• Saldatura di bordi.
• Applicazione di nastri per bordatura (con o senza hotmelt).
• Taglio e sigillatura del bordo.

Caratteristiche

• Velocità di Saldatura: Fino a 20 m/min.
• Larghezza Cucitura di Saldatura: Variabile fino a 11 mm (opzionale 20 mm).
• Memoria Programmi: 99.
• Trasmissione: Azionamento differenziale elettronico.
• Taglio e Saldatura in un'unica operazione: Opzionale, a seconda dell'incudine.
• Incollaggio: Opzionale, a seconda del nastro hotmelt utilizzato.
• Svolgitore Nastro: Per nastri fino a 20 mm di larghezza.
• Dispositivo di Alimentazione: Per nastro da 8 mm.
• Applicatore/Binder: Opzionale, secondo le esigenze del cliente.
• Separatore di Nastro: Tramite rifilatore pneumatico.
• Sistema di Aspirazione Scarti: Opzionale: bocchetta di aspirazione regolabile.
• Lunghezza Cucitura: Max. 1000 mm (opzione per lunghezze maggiori disponibile).
• Temperatura di Processo: 18° - 35°C.
• Connessione Elettrica: 230V.
• Aria Compressa: 6 bar stabili, aria secca e senza olio.
• Dimensioni: Larghezza: 2800 mm, Lunghezza: 1200 mm, Altezza: 1000 mm.

Concetto Operativo

Il metodo di lavoro è facile e semplice e può essere gestito rapidamente anche da personale non specializzato.

1. Posizionare il materiale sul tavolo e posizionarlo all'apposito arresto.
2. Avviare il processo tramite un interruttore a pedale a due stadi.
3. 1° stadio: chiusura della pinza del materiale.
4. 2° stadio: avvio del processo di saldatura.
5. La fotocellula riconosce la fine del materiale e il nastro viene tagliato.
6. La pinza si apre, il tessuto viene rimosso e il tavolo torna alla posizione iniziale.

Punti di forza:

• Alta velocità di saldatura: Aumento della produttività.
• Cuciture precise e dritte: Grazie al sistema di bloccaggio e all'assenza di guida manuale.
• Facilità d'uso: Adatta anche a operatori non specializzati.
• Versatilità: Adatta a diverse applicazioni e materiali.
• Automazione: Riconoscimento automatico del materiale e taglio del nastro.
