Processo di Saldatura/Incollaggio

La saldatura a ultrasuoni unisce direttamente i materiali. Per materiali non saldabili (ad esempio la cellulosa), la macchina utilizza nastri adesivi hotmelt per garantire un legame forte. Il nastro hotmelt viene selezionato in base alle specifiche necessarie e viene alimentato direttamente tra i due strati di materiale tramite dispositivi di guida specifici per l'applicazione. L'adesivo viene attivato dagli ultrasuoni e si indurisce in pochi secondi.

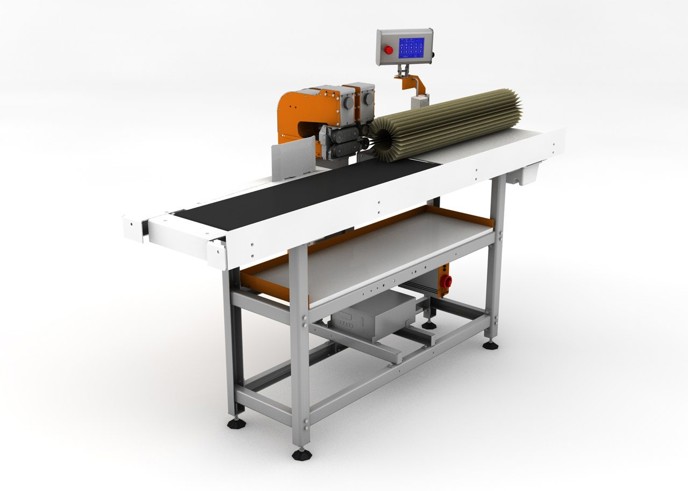

Il sonotrodo e la ruota incudine sono azionati da servomotori indipendenti per fornire un'alimentazione del materiale precisa e costante. Un nastro trasportatore integrato supporta il trasferimento dei pacchi filtro durante il passaggio alla stazione di saldatura. Ciò garantisce una cucitura piatta e diritta anche quando si utilizzano materiali pesanti.

Applicazione

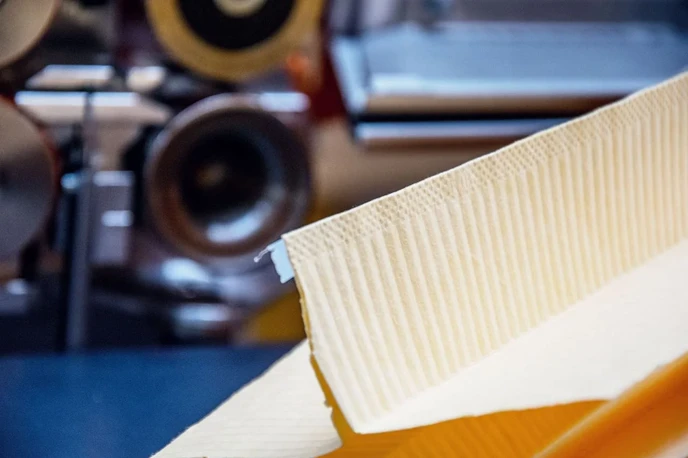

Saldatura/incollaggio continuo di materiali filtranti plissettati.

Operazioni di Lavoro

• Saldatura continua.
• Incollaggio continuo con nastro hotmelt.
• Sigillatura di bordi.

Caratteristiche

• Velocità di Saldatura: Fino a 10 m/min (a seconda del materiale e del numero di teste a ultrasuoni).
• Numero di Teste a Ultrasuoni: 1 di serie, disponibile una seconda testa per aumentare la velocità di saldatura.
• Larghezza di Saldatura: Fino a 10 mm.
• Posizioni di Memoria Programmi: 99.
• Altezza Pieghe: 10 - 100 mm (altre dimensioni opzionali).
• Lunghezza Pieghe: Variabile.
• Rifilatura Bordo: Disponibile.
• Applicazione Colla: Disponibile (incluso rifilatore per nastro adesivo).
• Monitoraggio Temperatura: Disponibile.
• Pressa per Cucitura: Disponibile.
• Alimentazione Elettrica: 230V.
• Aria Compressa: 6 bar stabili, aria secca e senza olio.

Concetto Operativo

La maggior parte delle funzioni della macchina viene attivata tramite il touch screen. Toccando i simboli sul display, la macchina eseguirà le funzioni corrispondenti. I parametri di saldatura e della macchina relativi al materiale sono memorizzati nel controllo e possono essere richiamati in pochi secondi.

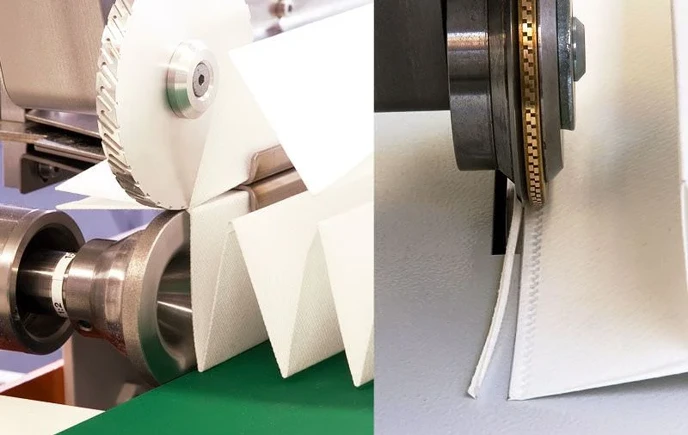

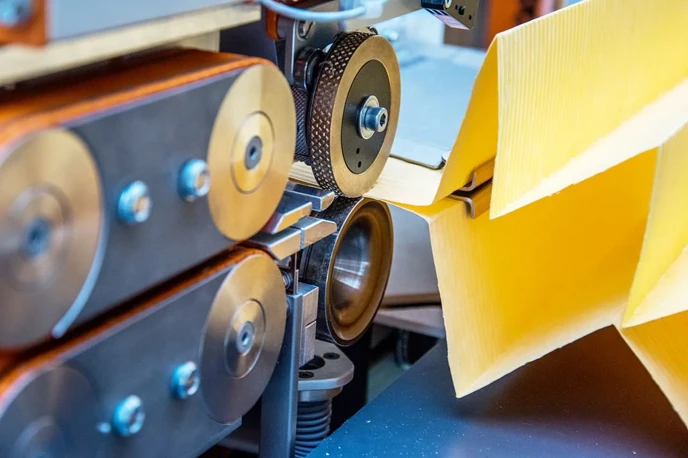

La Weldsonic™ Filter utilizza gli ultrasuoni per fornire l'energia di legame. Il materiale si muove tra il sonotrodo e l'incudine mentre gli ultrasuoni fondono il materiale o il nastro adesivo. Il design e la dimensione della cucitura sono impostati dalla superficie e dalla larghezza della ruota incudine.

L'energia fornita al materiale è controllata dall'ampiezza degli ultrasuoni, dalla pressione dell'incudine e dalla velocità di saldatura. A seconda delle dimensioni del filtro, potrebbero essere necessarie alcune regolazioni manuali, ad esempio l'allineamento della guida del materiale o la regolazione in altezza del tavolo di lavoro.

La guida del materiale è regolabile aprendo una vite di fermo e spostandola su una guida. La regolazione in altezza del tavolo di lavoro è motorizzata e controllata dalla pressione di un pulsante. La posizione del tavolo di lavoro viene selezionata in base all'altezza della piega.

Dopo aver allineato le pieghe del filtro nella guida, l'operatore spinge il filtro in avanti finché il materiale non si trova sotto l'incudine/sonotrodo. La macchina continua quindi ad alimentare automaticamente il materiale mentre l'operatore prepara il filtro successivo.

Punti di Forza:

• Saldatura/incollaggio continuo: Per una produzione efficiente e ad alta velocità.
• Versatilità: Adatta a diversi materiali filtranti, sia saldabili che non.
• Controllo preciso dei parametri: Per risultati di saldatura/incollaggio ottimali.
• Facilità d'uso: Grazie all'interfaccia touch screen e alle funzioni automatizzate.
• Nastro trasportatore integrato: Per una cucitura dritta e uniforme.
